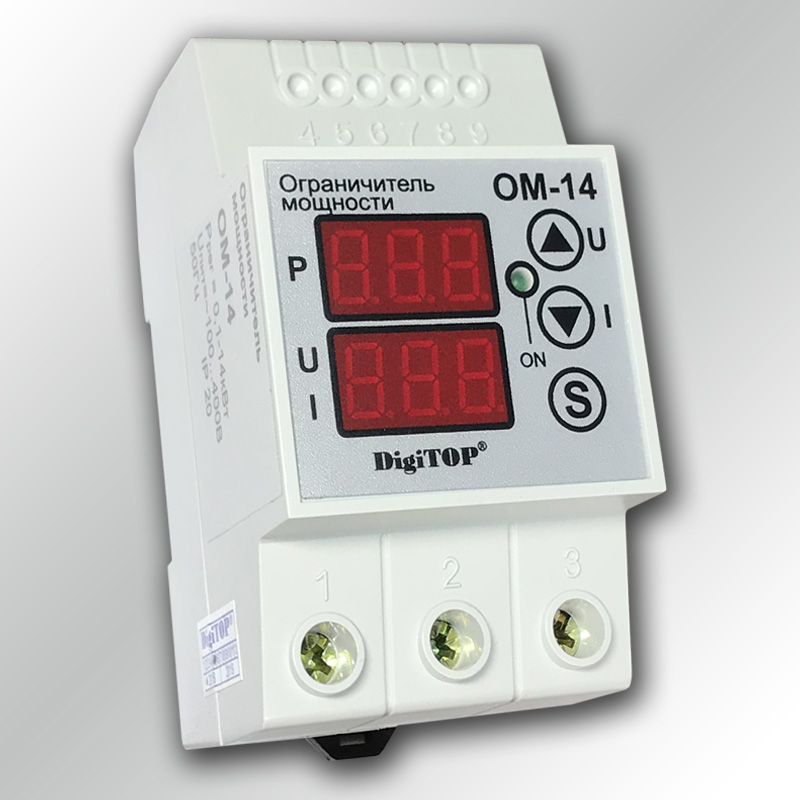

Ограничитель мощности ОМ-14

  • Ограничитель мощности ОМ-14
Наличие: Предзаказ
Код товара: OM0014
3580
x
=
3580 р.
  • от 2 шт. — 3260 р.
  • от 3 шт. — 2930 р.
  • от 5 шт. — 2790 р.

Быстрая доставка

Оплата при получении

Гарантия качества


Ограничитель мощности ОМ-14 DigiTOP это мультифункциональная защита от перегрузки с электронной регулировкой разрешенной допустимой нагрузки в киловаттах (до 14,0 кВт) с двойным раздельным индикатором для параллельной настройки и контроля питающего напряжения сети, а также мгновенных значений тока до 80А.

Назначение

Многофункциональная защита от перегрузки – ограничитель мощности ОМ-14 предназначен для одновременного контроля трех основных параметров энергопотребления:

  • Разрешенная пользователем максимальная нагрузка в кВт Pmax
  • Текущее значение тока в режиме реального времени Ireal
  • Максимально и минимально допустимого напряжения Umax и Umin электропитания (также задается потребителем)

Границы защитного отключения по первому и третьему значению (Pmax кВт, Umax/Umin В), устанавливаемые при первой установке или последующей настройке, используются процессором прибора для аварийной защиты от перегрузки и перенапряжения путем отключения питания.

Устройство ограничителя мощности ОМ-14 и его работа

Защита от перегрузки, а также от высокого или низкого U-ния, как было описано выше, производится путем аварийного отключения электропитания к нагрузке или всей сети дома, квартиры или производственного помещения.

Все настройки, которые вносит потребитель, сохраняются в энергонезависимой памяти ОМ-14. При подаче внешнего питания, происходит постоянное и непрерывное измерение заданных величин при помощи контроллера платы управления. Измеренные значения всегда отображаются на лицевой панели на верхнем и нижнем цифровом индикаторе – мощность нагрузки в киловаттах и U-ние в вольтах соответственно. Контроллер постоянно производит сравнение с установленными в памяти значениями.

Если показания в норме, подается питание на собственное встроенное силовое реле, которое, срабатывая, замыкает линию питания по фазе от входа (клемма №2) к выходу (клемма №3). На лицевой панели при этом начинает светится зеленый индикатор нагрузки. При нарушении происходит обратный процесс – подается сигнал на отключение. Повторный запуск происходит через запрограммированное время автовозврата, от 5 до 600 сек. Количество циклов повторов устанавливается через меню от 0 до 20 или бесконечно, в зависимости от необходимости.

Краткие технические характеристики ОМ-14

  • Диапазон программирования Pnom – 0,1 – 14 кВт
  • Диапазон программирования Umax – 210 – 270 В, Umin – 120 – 200 В
  • Задержка первичного и повторного автозапуска – 5 – 600 сек.
  • Задержка отключения при перегрузке:
  • - Pnom < Pизм < Pnom+25% - 5 – 300 сек.
  • - Pnom+25% < Pизм < Pnom+100% - 5 сек.
  • - Pизм > Pnom+100% - мгновенно 0,02 сек.
  • Количество циклов автоповтора – 0 – 20 раз (при «0» - oFF)

Отключение по напряжению и другие параметры смотрите подробнее в характеристиках.

Особенности преимущества конструкции и логики работы

Ограничитель мощности ОМ-14 DigiTOP – это полностью законченное устройство защиты от перегрузки и перепадов напряжения прямого действия. Т.е. для его функционирования в системе защищенного электроснабжения не требуются никакие дополнительные внешние устройства – коммутация силовой линии производится при помощи встроенного качественного герметичного поляризованного реле с номинальным током коммутирования 80 Ампер.

Прибор оборудован светодиодной индикацией включения выхода, нижний цифровой дисплей может отображать или показатели текущего U-ния или тока Iизм, в зависимости от потребности. Выбор производится элементарно и быстро, без входа в основное меню, просто нажатием кнопки «стрелка вверх», возврат – «стрелка вниз».

Срабатывание защиты от перегрузки имеет алгоритм, основанный на отклонении от заданной разрешенной величины 1 вар. - до 25%, 2 вар - от 25 до 100% и 3 вар. - свыше 100%. В зависимости от того в какой промежуток попадает измеренный запрещенный показатель – отключение происходит или мгновенно (3 вар.), или с задержкой по таймеру 5 сек (2 вар.), или который программирует пользователь от 5 до 300 сек (1 вар.).

Достоинства и недостатки

Достоинства:

  • качество и надежность
  • отображение показаний и настройка в киловаттах
  • дополнительно полноценное встроенное реле напряжения
  • подходит для потребителей от 200 Вт до 14000 Вт
  • управление электропитанием без внешних промежуточных реле до 80А
  • раздельная цифровая индикация мощности, напряжения и тока
  • дифференцированная процентная настройка контроля превышения
  • счетчик циклов повторных запусков
  • Гарантия: 2 года.

    Тип прибора
    Ограничитель мощности с контролем напряжения
    Модель ОМ-14
    Производитель DigiTOP
    Технические характеристики
    Максимальный ток активной нагрузки, А 80
    Максимальная мощность нагрузки, Вт 17600
    Номинальный ток активной нагрузки, А 1 - 63
    Номинальная мощность нагрузки, Вт 13900
    Программируемая номинальная мощность, Pnom, кВт 0,1 - 14,0
    Точность отображения и установки значений, кВт 0,1
    Задержка отключения V1, при Pnom ≤ Pизм ≤ Pnom+25%, сек 5 - 300 (зав.5)
    Задержка отключения V2, при Pnom+25% ≤ Pизм ≤ Pnom+100%, сек 5 (зав.)
    Задержка отключения V3, при Pизм ≥ Pnom+100%, сек 0,02 (зав.)
    Задержка на повторное автовключение, сек 5-600 (зав.5)
    Программируемое количество перезапусков, раз 0 - 20, (при "0" - не ограничено)
    Защитное отключение по напряжению Umax (программируется), В 210-270 (зав. 250 В)
    Защитное отключение по напряжению Umin (программируется), В 120-200 (зав. 170 В)
    Время отключения по верхнему пределу Umax, сек 0,02
    Время отключения по нижнему пределу Umin, сек 0,02 (<120 В) / 1 (120-200 В)
    Автоматический выход из режима настройки, сек есть, 10 сек
    Энергонезависимая память настроек да
    Дополнительные возможности
    Индикатор включения нагрузки есть, светодиод
    Сброс на заводские настройки есть
    Цифровая индикация напряжения в вольтах есть
    Цифровая индикация тока в Амперах есть
    Два цифровых индикатора - P и U есть + I
    Автоматическое отключение по напряжению есть
    Вес, размеры, энергопотребление
    Габаритные размеры (Д х Ш х В), мм 90х53х64
    Вес, кг 0,225
    Ширина на DIN-рейке, модулей по 17,5 мм 3
    Напряжение питания, В ~100-400, 50 Гц
    Защита и гарантия
    Степень защитного исполнения IP20
    Гарантия 24 мес.
